SMT工藝 | SMT貼片加工的具體流程是什么

SMT貼片加工在電子加工中被廣泛應用，那么SMT貼片加工具體流程是什么呢?小迅將在本文中為您解答。

1. 絲印

在SMT貼片加工中，絲印的作用是將焊膏或貼片膠漏印到PCB的焊盤上，為元器件的焊接做準備，所用設備為絲印機（絲網印刷機），位于SMT生產線的最前端。

2. 點膠

它是將膠水滴到PCB板的固定位置上，其主要作用是將元器件固定到PCB板上，所用設備為點膠機，位于SMT生產線的最前端或檢測設備的后面。

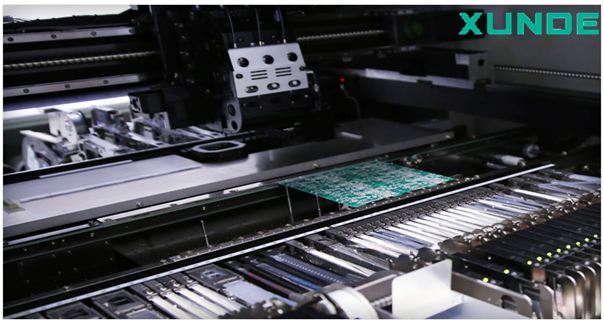

3. 貼裝



4. 固化

固化在SMT貼片加工過程中的作用是將貼片膠融化，從而使表面組裝元器件與PCB板牢固粘接在一起，所用設備為固化爐，位于SMT生產線中貼片機的后面。

5. 回流焊接

回流焊接的作用是將焊膏融化，使表面組裝元器件（SMD）與PCB板牢固粘接在一起，所用設備為回流焊爐，位于SMT生產線中貼片機的后面。

6. 清洗

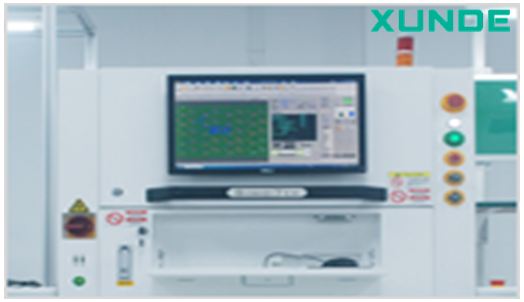

7. 檢測

檢測貫穿于SMT貼片加工過程的始終，其作用是對組裝好的PCB板進行焊接質量和裝配質量的檢測。檢測所用的設備包括放大鏡、顯微鏡、在線測試儀（ICT）、電氣測試、飛針測試儀、自動光學檢測（AOI）、X-RAY檢測系統、功能測試儀等，根據檢測的需要，將儀器配置在生產線合適的地方。

8. 返修
