電子百科 | PCB與PCBA的區別是什么

PCB與PCBA的區別是什么？相信即使是在電子行業從事多年的專業人士，也無法給出一個精準的回答，很多人更是會混淆PCB和PCBA的概念，那么什么是PCB，什么是PCBA呢？PCB和PCBA有哪些區別呢？這篇文章會給你啟示和答案。

關于PCB

PCB是英語詞組Printed Circuit Board的縮寫，中文翻譯為印制電路板，又稱印刷電路板、印刷線路板。PCB是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

關于PCBA

PCBA是英語詞組Printed Circuit Board Assembly的縮寫,指的是將各種電子器件通過表面封裝工藝組裝在線路板上的過程。在實際生產中，相信你也會常常見到box assembly，它指的是將組裝好的PCB同外殼等組裝起來，形成成品。簡單來說，讓元器件永久固定在PCB裸板，實現某種功能的制程，叫做PCBA。

PCB和PCBA區別

☆ 概念方面

PCB指的是線路板，而PCBA指的是線路板組裝上電子元器件制程。

☆ 材料性質方面

PCB是裸板，PCBA是成品板。PCB由環氧玻璃樹脂材料制成，按其信號層數的不同分為4、6、8層板，以4、6層板比較常見。PCBA可以理解為成品線路板，也就線路板上的工序都完成了后才能算作PCBA。

☆ 生產流程方面

通過前面的內容，相信你已經了解到，PCB指的是裸板而PCBA指的是將電子元器件永久固定在PCB裸板上面的過程。由此可見，二者在生產流程方面的不同是顯而易見的。

● PCB生產流程

進行印制電路板PCB生產之前，必須要進行電路板設計，電路板設計圖是PCB生產的重要參考和根本依據。

PCB生產主要經過以下幾個步驟：

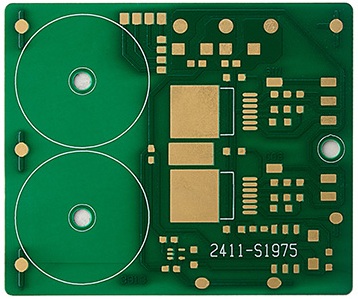

生產好的PCB裸板表面能夠看得見清晰的走線、字符、元器件位置標注，還有一些孔，PCB裸板的顏色是阻焊膜的顏色，最常見的阻焊膜顏色是綠色。雖然PCB裸板上面標注了很多內容，但是它摸上去相對平坦，非常符合“板”的特質。

● PCBA生產流程

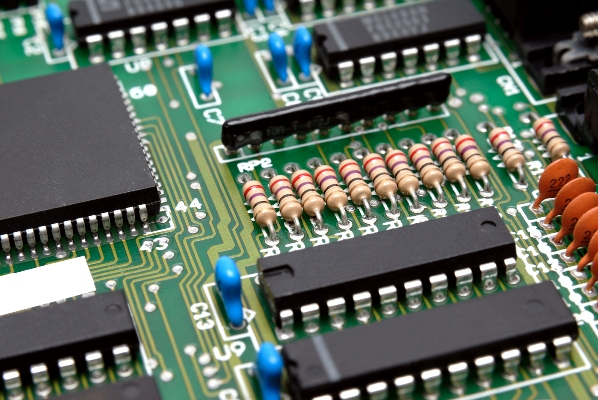

簡單說來，PCBA指的是將電子元器件永久固定在電路板上的過程。要達到永久的效果，電子元器件必須焊接在電路板上，這樣才能保證PCBA功能的實現。

PCBA電路板組裝方式主要有兩種：THT（through-hole technology）組裝和SMT（surface mount technology）組裝。前者指的是插件組裝，后者指的是貼片組裝。

兩種組裝方式的焊接形式不同，THT組裝主要依靠手動焊接或者波峰焊接（wave soldering）。手動焊接操作簡單、成本較低，但是與焊接爐相比效率較低；波峰焊接運行速度快、焊接更加精準，但是成本較手動焊接高。SMT組裝主要依靠回流焊接，采用回流焊爐，通過精確的溫度控制，帶貼片元器件的電路板由傳送帶承載，需要通過預熱、溫升、溫度峰值和冷卻四個步驟。

除了焊接方式不同以外，二者處理的對象——元器件，也有所不同。THT組裝處理的是插件元器件，帶有顯性引腳，這也是手動焊接能夠應用在THT焊接上的直接原因。但是SMT組裝處理的是貼片元器件，元器件引腳是隱性的，只能依靠自動焊接形式。
