SMT工藝 | 回流焊工藝對表面貼裝加工的影響

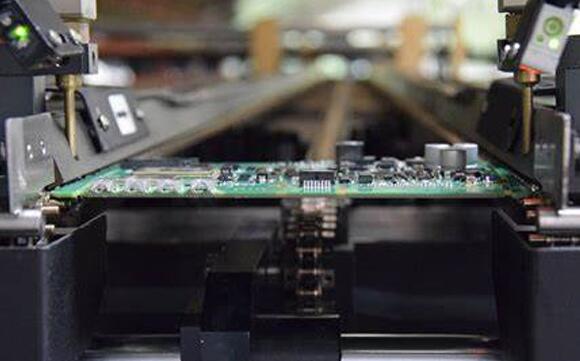

回流焊是SMT工藝中一個非常重要的工藝。SMT芯片的質量取決于焊接質量，而回流焊將直接影響芯片的焊接質量。電子加工廠在加工SMT替代材料時，必須優化回流焊工藝，提高焊接質量。加工企業始終依靠質量和服務。如果只靠低價接單，而不做好質量保證，那就不可能長久。以下專業SMT加工廠帕特精密介紹回流焊。

在實際加工過程中，回流焊存在的問題不僅與該加工環節有關，還可能與以前的許多加工工藝有關，如生產線設備狀況、PCBA基板及可生產性設計、元器件可焊性、錫膏質量、PCB加工質量、SMT芯片等加工工藝參數，與電路板的焊盤設計有著至關重要的關系。讓我們分享一些基本的知識，墊設計。

1、 電路板襯墊設計應掌握的關鍵要素：

根據對各芯片組件焊點結構的分析，為保證焊點的可靠性，焊盤設計應滿足以下要素：一、對稱性：只有兩端焊盤對稱，才能平衡熔化焊料的表面張力。二、焊盤間距：確保部件端部或銷與焊盤堆焊的搭接尺寸?！∪?、焊盤殘余尺寸：部件端部或銷與焊盤重疊后的殘余尺寸，以保證焊點能形成彎月面。四、焊盤寬度：應與部件端部或銷的寬度一致。

　2、 回流焊常見缺陷：

一、當焊盤之間的距離過大或過小時，由于回流焊時構件焊接端不能與焊盤重疊，會產生懸索橋和位移。

二、當墊塊尺寸不對稱或兩構件端部設計在同一墊塊上時，由于表面張力不對稱，也會產生懸索橋和位移。

三、在焊盤上設計通孔時，焊料會從通孔中流出，導致焊膏不足。

在實際加工過程中，回流焊存在的問題不僅與該加工環節有關，還可能與以前的許多加工工藝有關，如生產線設備狀況、PCBA基板及可生產性設計、元器件可焊性、錫膏質量、PCB加工質量、SMT芯片等加工工藝參數，與電路板的焊盤設計有著至關重要的關系。
