SMT課堂 | SMT貼片加工費用怎樣計算?

作者: 迅得電子
發布日期: 2019-10-09 00:00:00

SMT貼片加工被廣泛運用到電子制造業中,那么具體貼片加工的價格是多少,費用怎么計算對于很多人來說仍然是一個陌生領域,畢竟,貼片加工不是成品計價,而中間的環節又比較繁瑣,所以貼片加工費用的計算方式受諸多因素影響。因此,小迅在本文中將為您介紹SMT貼片加工費用的計算方式。


目前SMT貼片主要產品有:無鉛焊接工藝、鉛焊接工藝和紅膠焊接工藝。而且它的點計算方法也非常相似,但是很多用戶對于SMT補丁點的計算和成本如何計算,不是很了解。


有些公司計算一個焊盤作為一個點,但是有兩個焊接點作為一個點。本文以焊盤計算為例。你所要做的就是計算PCB板上的焊盤數量,但當你遇到一些特殊的元件,如電感、大電容、集成電路等,需要計算額定功率。具體經驗如下:例如,電感可計為10點,IC可按引腳數(如40引腳IC,計為20點)打折。根據上述方法,可以方便地計算整個PCB板的焊點總數。


焊點的單價:


目前市場上,焊點單價各有不同,從0.008~0.03元/焊點的價錢都有,這個取決于以下條件:


1. 單價按工藝


A. 錫膏有鉛SMT貼片加工價格相對便宜;


B. 錫膏無鉛SMT貼片加工成本相對偏高;


C. 紅膠環保SMT貼片加工成本相對較低;


D. 錫膏紅膠雙工藝SMT貼片加工成本高,工藝相對較麻煩。


SMT貼片加工報價


2. 按訂單的數量


A. 常見的SMT貼片打樣加工 3-20片,會收取工程費,不會按點數乘以單價計算;


B. 小批量SMT貼片加工生產1000片以下,會收開機費+點數乘以單價計算;


C. 批量SMT貼片加工,按算點數乘以單價計算。


3. 按板子的難易程度


A. 按單雙面分類,單面SMT貼片加工的相對較快,雙面SMT貼片加工的需要轉兩次線,成本較高;

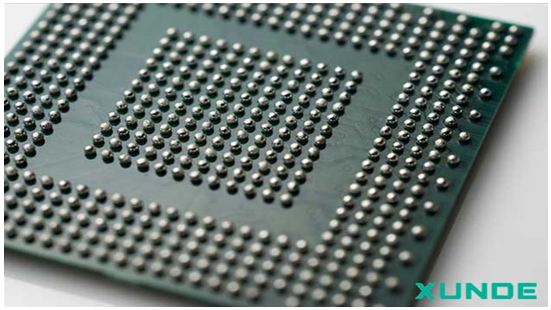

B. 按精密度分,較精密的SMT貼片加工,如有BGA等高密度IC的板子用的錫膏會貴,成本較高;


C. 按貼片元件的密度分,相同大小的PCB板里的點數越多,效率會越高,因為貼片機工作時坐標的行程較短,SMT片加工就會越快。


4. 開機費


單批次單款加工費不足1000元的為小批量加工訂單 。小批量SMT貼片加工的訂單在按點數計算后,會看板子元件的種類, 調試貼片機的時間,做首件的難度不同加收400~2000元不等的開機費。


5. 打樣費


SMT貼片加工訂單一款在100片以內的為SMT貼片打樣訂單,板子的難易程度,做程序的時間,上機轉線的時間不同,收取800元到3000元不等的工程費。


6. 鋼網費


根據PCB板的大小,開不同型號的鋼網。根據PCBA板上芯片的精密度,選擇開電拋光鋼網或普通鋼網。不同的鋼網型號類別鋼網費用大概在120~350之間。當然,客戶也可以自己提供鋼網。
